একটি সংশোধনকারী এবং একটি ট্রান্সফর্মার মধ্যে পার্থক্য বোঝা: শক্তি রূপান্তর মধ্যে প্রয়োজনীয় উপাদান

বৈদ্যুতিক প্রকৌশল জগতে, একটি রেকটিফায়ার এবং ট্রান্সফর্মারের মধ্যে পার্থক্য বোঝা গুরুত্বপূর্ণ, বিশেষত যে কেউ বৈদ্যুতিক সার্কিট বা পাওয়ার সিস্টেমের সাথে কাজ করে। যদিও এগুলি প্রথম নজরে একই রকম মনে হতে পারে কারণ উভয়ই বৈদ্যুতিক শক্তি নিয়ে কাজ করে, তাদের উদ্দেশ্য, কার্যকারিতা এবং অপারেশনাল নীতিগুলি স্বতন্ত্র। এই নিবন্ধে, আমরা উভয় ডিভাইস গভীরভাবে অন্বেষণ করব, তাদের পার্থক্য, কার্যকরী নীতি এবং অ্যাপ্লিকেশনগুলি হাইলাইট করে।

ট্রান্সফর্মার কী?
একটি ট্রান্সফর্মার একটি স্ট্যাটিক বৈদ্যুতিক ডিভাইস যা বৈদ্যুতিন চৌম্বকীয় আনয়ন মাধ্যমে দুই বা ততোধিক সার্কিটের মধ্যে বৈদ্যুতিক শক্তি স্থানান্তর করতে ব্যবহৃত হয়। এটি এসি (বিকল্প বর্তমান) সিগন্যালের ফ্রিকোয়েন্সি বজায় রেখে (ধাপে-আপ) বা হ্রাস (স্টেপ-ডাউন) ভোল্টেজের মাত্রা বাড়ানোর জন্য ডিজাইন করা হয়েছে। ট্রান্সফর্মারগুলি মূলত বিকল্প বর্তমান (এসি) দিয়ে কাজ করে এবং এগুলি বৈদ্যুতিন চৌম্বকীয় আনয়ন নীতি ভিত্তিক।

একটি ট্রান্সফর্মার কীভাবে কাজ করে?
একটি ট্রান্সফর্মার তিনটি প্রধান উপাদান নিয়ে গঠিত:

প্রাথমিক কয়েল - কয়েল যা ইনপুট ভোল্টেজ (এসি) গ্রহণ করে।

মাধ্যমিক কয়েল - কয়েল যা আউটপুট ভোল্টেজ (এসি) সরবরাহ করে।

কোর - চৌম্বকীয় উপাদান যা প্রাথমিক কয়েলটিতে স্রোত দ্বারা তৈরি প্রবাহের জন্য পথ তৈরি করে এবং গৌণ কয়েলে একটি স্রোতকে প্ররোচিত করে।

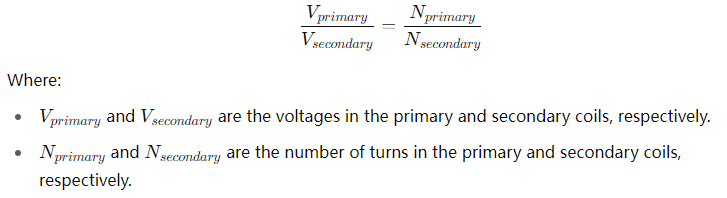

ট্রান্সফর্মারের পিছনে কার্যকরী নীতিটি সহজ: যখন প্রাথমিক কয়েল দিয়ে বর্তমান প্রবাহিত হয় তখন এটি একটি চৌম্বকীয় ক্ষেত্র তৈরি করে যা ওঠানামা করে। এই চৌম্বকীয় ক্ষেত্রটি বৈদ্যুতিন চৌম্বকীয় অন্তর্ভুক্তির মাধ্যমে গৌণ কয়েলে একটি স্রোতকে প্ররোচিত করে। প্রাথমিক এবং মাধ্যমিক কয়েলগুলির মধ্যে ভোল্টেজ অনুপাতটি টার্নস অনুপাত দ্বারা নির্ধারিত হয় - অর্থাৎ, প্রাথমিক কয়েলে তারের মোড়ের সংখ্যার অনুপাতটি গৌণ কয়েলে মোড়ের সংখ্যার সাথে। এই অনুপাতটি সরাসরি নির্ধারণ করে যে ভোল্টেজটি উপরে উঠেছে বা নিচে রয়েছে।

ট্রান্সফর্মারগুলির অ্যাপ্লিকেশন:

পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক: স্টেপ-আপ এবং স্টেপ-ডাউন ভোল্টেজ।

বৈদ্যুতিক বিচ্ছিন্নতা: বিচ্ছিন্নতা ট্রান্সফর্মারগুলি সংবেদনশীল সরঞ্জামগুলিতে পৌঁছাতে উচ্চ ভোল্টেজকে বাধা দেয়।

বৈদ্যুতিন সার্কিটগুলিতে ভোল্টেজ নিয়ন্ত্রণ।

সীমাবদ্ধতা:

ট্রান্সফর্মারগুলি কেবল এসি পাওয়ারের সাথে কাজ করে। তারা সরাসরি কারেন্ট (ডিসি) দিয়ে কাজ করতে পারে না।

এগুলি তুলনামূলকভাবে ভারী এবং প্রচুর পরিমাণে শক্তি পরিচালনা করার জন্য সতর্কতার সাথে নকশার প্রয়োজন।

একটি সংশোধনকারী কি?
একটি রেকটিফায়ার হ'ল একটি বৈদ্যুতিক ডিভাইস যা বিকল্প কারেন্ট (এসি) কে ডাইরেক্ট কারেন্ট (ডিসি) এ রূপান্তর করতে ব্যবহৃত হয়। এই প্রক্রিয়াটি সংশোধন হিসাবে পরিচিত। রেকটিফায়ারগুলি সাধারণত ইলেকট্রনিক্স, ব্যাটারি এবং ডিসি মোটরগুলির জন্য বিদ্যুৎ সরবরাহে ব্যবহৃত হয়। ট্রান্সফর্মারগুলির বিপরীতে, যা কেবলমাত্র বর্তমানের দিক পরিবর্তন না করে ভোল্টেজের স্তরগুলি পরিবর্তন করে, রেকটিফায়ারগুলি আসলে এসি থেকে ডিসিতে ইনপুট কারেন্টের তরঙ্গরূপকে পরিবর্তন করে।

একটি সংশোধনকারী কীভাবে কাজ করে?
রেকটিফায়ারগুলি সাধারণত সেমিকন্ডাক্টর ডিভাইসগুলি যেমন ডায়োডগুলি ব্যবহার করে নির্মিত হয়, যা বর্তমানকে কেবল এক দিকে প্রবাহিত করতে দেয়। যখন এসি ভোল্টেজ কোনও রেকটিফায়ারে প্রয়োগ করা হয়, তখন ডায়োডগুলি ইতিবাচক অর্ধ-চক্রের সময় স্রোত পরিচালনা করে এবং নেতিবাচক অর্ধ-চক্রের সময় ব্লক কারেন্টকে কেবল একটি একমুখী কারেন্ট (ডিসি) এর মধ্য দিয়ে যেতে দেয়।

সংশোধনকারীগুলির দুটি প্রধান প্রকার রয়েছে:

হাফ-ওয়েভ রেকটিফায়ার-একটি একক ডায়োড ব্যবহার করে এবং এসি ওয়েভফর্মের (ইতিবাচক বা নেতিবাচক) কেবলমাত্র অর্ধেক সময়কালে বর্তমানকে পাস করার অনুমতি দেয়। এই পদ্ধতিটি অদক্ষ কারণ এটি প্রচুর নষ্ট শক্তি এবং একটি স্পন্দিত ডিসি আউটপুট ফলাফল করে।

ফুল-ওয়েভ রেকটিফায়ার-এসি তরঙ্গরূপের ইতিবাচক এবং নেতিবাচক অর্ধ-সাইকেল উভয়ের সময় বর্তমান প্রবাহের অনুমতি দেওয়ার জন্য দুটি বা চারটি ডায়োড (কনফিগারেশনের উপর নির্ভর করে) ব্যবহার করে। এই পদ্ধতিটি আরও দক্ষ এবং মসৃণ ডিসি আউটপুট সরবরাহ করে।

সংশোধন প্রক্রিয়াটির পরে, আউটপুটটি একটি স্পন্দিত ডিসি সিগন্যাল, যা স্থির ডিসি আউটপুট উত্পাদন করতে ফিল্টারগুলি (ক্যাপাসিটার, ইন্ডাক্টর) ব্যবহার করে আরও মসৃণ করা যায়।

রেকটিফায়ারগুলির অ্যাপ্লিকেশন:

বৈদ্যুতিন ডিভাইস, কম্পিউটার এবং টেলিভিশনগুলির জন্য বিদ্যুৎ সরবরাহ।

ডিসি মোটর ড্রাইভ।

ব্যাটারি চার্জিং।

ইলেক্ট্রোপ্লেটিং।

সীমাবদ্ধতা:

রেকটিফায়ারগুলি কেবল এসি ইনপুট দিয়ে কাজ করে।

আউটপুটটি ডিসিসি তবে আরও ফিল্টার না হলে এখনও স্পন্দিত হতে পারে
